В отличие от стандартной телевизионной камеры, система линейного сканирования проявленной непосредственно на борту космического аппарата фотоплёнки обеспечивала намного более высокое качество изображения.

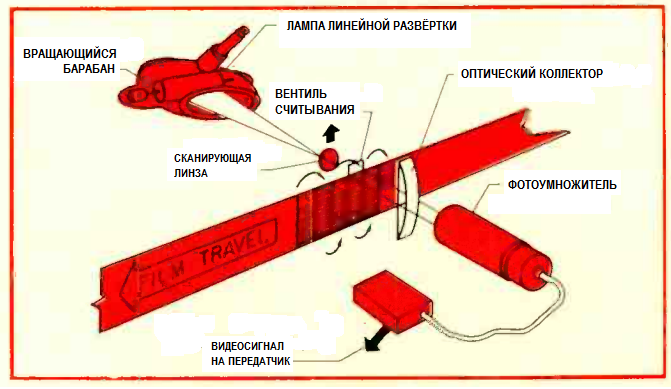

Изображения с двух фотокамер фиксируются на 70-мм плёнке, которая полностью обрабатывается на борту спутника с помощью процесса "Бимат" (Bimat), разработанному Eastman Kodak. Негативы сохраняются, ожидая считывания электронной системой, схема которой приведена на рисунке.
Негативы, полученные на плёнке высокого разрешения с помощью лентопротяжного механизма помещаются перед сканирующей системой -- лампой с бегущим лучом, пучок которой сканирует одну линию за раз.
Для того, чтобы при высокой интенсивности лампа не выгорала, люминофором покрыт металлический барабан, вращающийся при работе. Период сканирования составляет 1250 мс, ширина линии сканирования -- 2,5 дюйма на люминофоре (~ 63 мм). Свет фокусируется на негативе с помощью сканирующей линзы, при этом ширина линии сканирования уменьшается до 2,5 мм.
Горизонтальное механическое движение линзы перемещает световую точку по негативу -- для того, чтобы отсканировать негативное изображение шириной 2,5х57 мм требуется 17 000 движений линзы. Этот процесс занимает 20 секунд, после чего плёнка с помощью лентопротяжного механизма смещается на следующие 2,5 мм и начинается сканирование следующего участка, но в обратном направлении. Для полного сканирования одного снимка шириной 295 мм требуется 40 минут.
При прохождении светового пучка через негатив, он модулируется степенью прозрачности каждой точки изображения. Собирающая оптика (коллектор) направляет свет на фотоумножитель. К полученному видеосигналу добавляются синхроимпульсы, сигналы телеметрии, опорный сигнал -- и этот комбинированный сигнал поступает на усилитель для передачи на Землю.
На приёмной станции сигнал демодулируется и из него выделяются данные телеметрии, которые записываются на магнитную ленту. Видеоданные поступают в систему воссоздания изображения для дальнейшей обработки и сохранения, также на магнитной ленте.
